Системы
автоматизации и диспетчеризации зданий

Современная технология строительства зданий подразумевает наличие большого количества инженерных систем. Строящиеся здания являются многофункциональными с точки зрения наличия жилых и офисных помещений, торговых, спортивных, развлекательных площадей, гаражей-автостоянок и т. д. Приходится использовать для климатизации помещений достаточно сложные системы вентиляции, отопления, кондиционирования воздуха. Помимо систем климатизации на подобных объектах функционирует целый ряд других систем: освещение, противопожарные системы и др. Обеспечивают надежную и безотказную работу этих систем средства автоматизации и диспетчеризации. Данные системы позволяют при относительно низких капитальных затратах обеспечить высокое качество микроклимата и снижение расходов на эксплуатацию за счет уменьшения энергопотребления и повышения надежности работы оборудования.

Наша компания занимается разработкой, установкой, пуско-наладкой и техническим обслуживанием диспетчеризации и систем автоматизации управления работой инженерных систем зданий.

Система диспетчеризации инженерных систем здания предназначена для автоматизированного контроля и визуализации функционирования технологических и инженерных систем, а также обработки и архивации рабочих параметров, индикации аварийных ситуаций, неисправностей и т.д.

Применяя оборудование таких ведущих производителей, как Siemens (Швейцария); Johnson Controls (США), а для небольших систем менее дорогостоящее оборудование ICP-DAS (Тайвань), инженерами нашей компании вводятся в эксплуатацию системы автоматизации, обеспечивающие управление и контроль параметров инженерных систем здания: приточно-вытяжной вентиляции и кондиционирования воздуха; отопления и горячего водоснабжения; хозяйственно-питьевого водоснабжения; холодного водоснабжения; электроснабжения; освещения; дымоудаления, подпора воздуха и управления огнезадерживающими клапанами; дренажной системы; вертикального транспорта.

На базе программного обеспечения осуществляется:

• работа с планами этажей;
• работа с мнемосхемами инженерных установок и систем в двух- или трехмерном представлении в нескольких окнах одновременно с анимацией;
• работа с трендами данных, составление графиков;
• отображение информации об объектах, размещенные на планах и схемах;
• визуализация работы систем и рабочих параметров управления оборудованием;
• составление расписаний управления оборудованием;
• дистанционное управление и мониторинг;
• обработка аварийных ситуаций;
• ведение журналов событий;
• составление отчетов.

На базе программного обеспечения осуществляется:

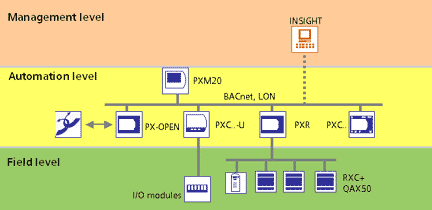

Топологию построения системы DESIGO можно разделить на 3 уровня: уровень управления; уровень автоматизации и уровень оборудования.

На уровне управления размещается станция автоматизации и диспетчеризации DESIGO INSIGHT (рабочее место оператора), где осуществляется управление различными процессами в здании при визуальном отображении информации о состоянии системы.

К уровню автоматизации относятся программируемые автоматические станции DESIGO PX, которые представлены свободно-программируемыми контроллерами двух типов “компактными” с интегрированными входами/выходами и “модульными” с внешними входно-выходными модулями. DESIGO™ PX предлагает своим пользователям максимальную гибкость на основе целого семейства программируемых автоматических станций. Таким образом, можно осуществлять оптимальный мониторинг и регулирование. Основные функции системы, такие как, обработка сигнализации, задание временных параметров, хранение значений трендов отвечают всем требованиям, предъявляемым к инженерному оборудованию зданий.

Передача данных осуществляется с помощью открытого протокола BACnet по LON или Ethernet/IP

Уровень оборудования состоит из датчиков и исполнительных механизмов системы автоматизации. Датчики и исполнительные механизмы обеспечивают связь системы автоматики с технологическим оборудованием. Передача информации от датчиков к контроллерам и от контроллеров к исполнительным механизмам осуществляется при помощи модулей ввода-вывода информации.

Система, которая расширяется по мере роста потребностей

Система автоматизации DESIGO™ PX может быть расширена в любое время, таким образом удовлетворяя требование по оптимальной гибкости. Модульная структура позволяет адаптировать эту систему для любого типа и размера зданий. Это делает возможным поэтапное финансирование, что в свою очередь, на длительное время защищает Ваши вложения и оптимизирует стоимость проекта.
